По разработанному нашей компанией проекту построено модульное здание и установлен ангиографический комплекс для проведения рентгенэндоваскулярных вмешательств на базе Лесосибирской межрайонной больницы в Красноярском крае.
Рентгенэндоваскулярные вмешательства (рентгенхирургия) — это внутрисосудистые операции, которые выполняются через микродоступы с помощью специальных проводников-зондов под рентгенологическим контролем.
Особенность метода — малая инвазивность: вмешательства проводятся без разрезов, через прокол на коже инструментом малого диаметра (1–4 мм). В большинстве случаев проводятся без наркоза, под местной анестезией.
Под инвазивностью в медицине понимают процедуры, связанные с проникновением через естественные внешние барьеры организма (кожа, слизистые оболочки). К ним, в частности, относятся инъекция, хирургические операции.
Конструктивные решения
Модульное здание под размещение центра запроектировано прямоугольным, примыкающим к существующему теплому наземному переходу здания больницы модульным переходом.
Проектные решения о возведении модульного здания центра позволили больнице осуществить строительство без реконструкции основного здания, которая потребовала бы больший объем работ и сроки по оформлению исходно-разрешительной документации.
Площадь модульного здания центра 270 м2, этажность - 1 этаж.
Здание запроектировано из металлоконструкций с окраской 3-мя слоями эмали с общей толщиной покрытия 100 мкм.
Потолки подвесные Armstrong с усиленной подвесной системой. Полы из керамической плитки. Межкомнатные перегородки Knauf C 362 с применением листов ГКЛВ.
Для защиты от рентгеновского излучения операционную и процедурную предусмотрено обшить свинцовыми листами ДПРНМ С2 по ГОСТ 9559-89.
В части объемно-планировочных решения в здании центра запроектированы:
Модульное здание под размещение центра запроектировано прямоугольным, примыкающим к существующему теплому наземному переходу здания больницы модульным переходом.
Проектные решения о возведении модульного здания центра позволили больнице осуществить строительство без реконструкции основного здания, которая потребовала бы больший объем работ и сроки по оформлению исходно-разрешительной документации.
Площадь модульного здания центра 270 м2, этажность - 1 этаж.
Здание запроектировано из металлоконструкций с окраской 3-мя слоями эмали с общей толщиной покрытия 100 мкм.
Потолки подвесные Armstrong с усиленной подвесной системой. Полы из керамической плитки. Межкомнатные перегородки Knauf C 362 с применением листов ГКЛВ.
Для защиты от рентгеновского излучения операционную и процедурную предусмотрено обшить свинцовыми листами ДПРНМ С2 по ГОСТ 9559-89.
В части объемно-планировочных решения в здании центра запроектированы:
- процедурная;
- пультовая;
- пред и после операционная;
- операционная;
- аппаратная;
- щитовая;
- кладовая;
- туалет;
- раздевалка;
- душевая;
- ординаторская;
- сестринская;
- складское;
- коридор;
- тамбур.
Инженерные системы
В здании запроектированы хозяйственный водопровод, горячее водоснабжение, резервное горячее водоснабжение.
Водоснабжение предусматривается от существующей сети водопровода больницы.
Горячее водоснабжение предусматривается от существующей сети больницы и электрических водонагревателей.
Трубопроводы предусмотрены из стальных водогазопроводных оцинкованных труб. Разводка из полипропиленовых труб.
Теплоснабжение предусмотрено от существующего трубопровода в больнице. Нагрев в системе осуществляется электрическим калорифером.
Магистральные сети проложены в грунте между зданиями больницы и модульным зданием инвазивного сердечно-сосудистого центра. Трубопровод изолирован цилиндровой теплоизоляцией в оболочке.
Сети канализации запроектированы из полипропиленовых труб. Сброс хоз-бытовой канализации запроектирован в существующий колодец, расположенный на территории обслуживаемого здания.
Вентиляция запроектирована путем установки системы вентиляции и кондиционирования воздуха от российского производителя KORF.
В здании запроектированы хозяйственный водопровод, горячее водоснабжение, резервное горячее водоснабжение.
Водоснабжение предусматривается от существующей сети водопровода больницы.
Горячее водоснабжение предусматривается от существующей сети больницы и электрических водонагревателей.
Трубопроводы предусмотрены из стальных водогазопроводных оцинкованных труб. Разводка из полипропиленовых труб.
Теплоснабжение предусмотрено от существующего трубопровода в больнице. Нагрев в системе осуществляется электрическим калорифером.
Магистральные сети проложены в грунте между зданиями больницы и модульным зданием инвазивного сердечно-сосудистого центра. Трубопровод изолирован цилиндровой теплоизоляцией в оболочке.
Сети канализации запроектированы из полипропиленовых труб. Сброс хоз-бытовой канализации запроектирован в существующий колодец, расположенный на территории обслуживаемого здания.
Вентиляция запроектирована путем установки системы вентиляции и кондиционирования воздуха от российского производителя KORF.
Ангиографическое оборудование

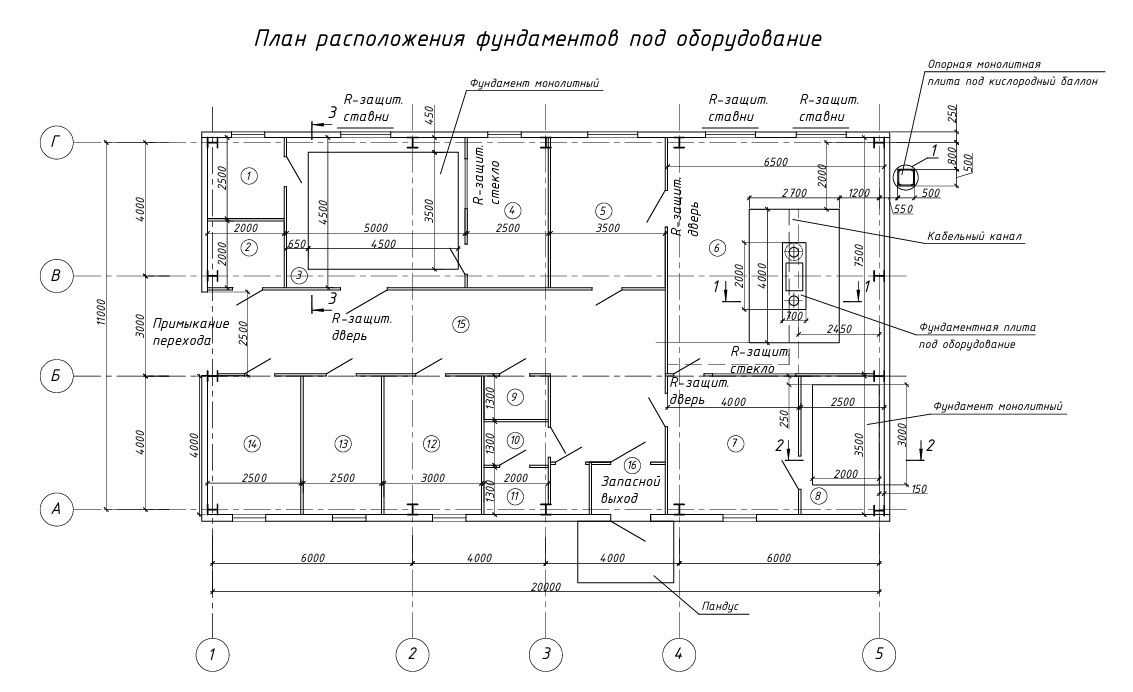

Для установки ангиографического оборудования проектом предусмотрено выполнение фундаментной разгрузочной плиты из бетона марки М200 (В15) в уровень с чистым полом. Толщина фундамента 150мм.
Для установки ангиографического оборудования проектом предусмотрено выполнение фундаментной разгрузочной плиты из бетона марки М200 (В15) в уровень с чистым полом. Толщина фундамента 150мм.

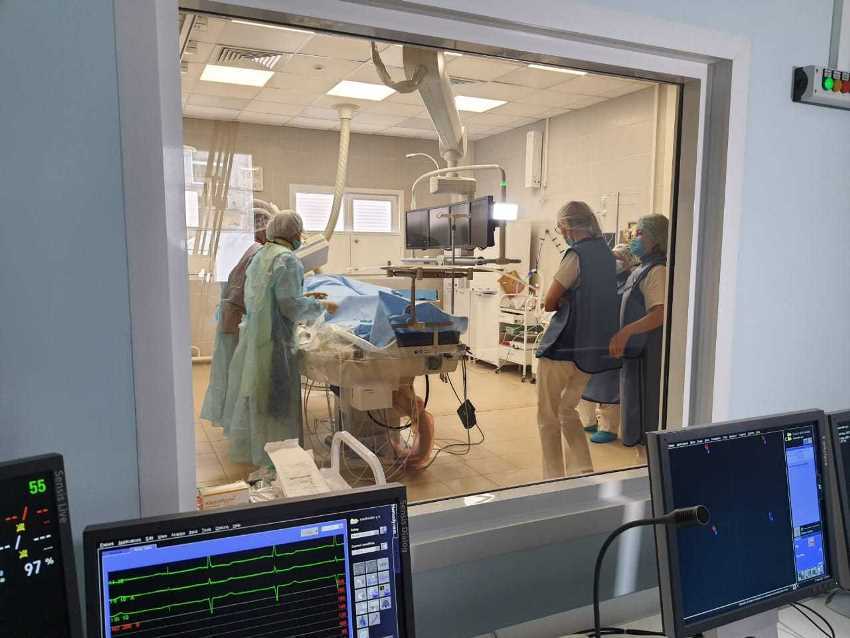

По данным газеты "Енисейская правда" в открывшемся инвазивном сердечно-сосудистом центре в рамках нацпроекта "Здравоохранение" по программе "Борьба с сердечно-сосудистыми заболеваниями" проведен мастер-класс для коллег и студентов-целевиков. Мастер-класс провел ректор КрасГМУ, профессор, главный специалист по рентгенэндоваскулярной хирургии СФО, основатель рентгенваскулярной службы в Красноярском крае Алексей Протопопов. Было проведено три операции по стентированию коронарных артерий, пациенты чувствуют себя удовлетворительно.
«Все пациенты сложные, перенёсшие инфаркт миокарда с серьёзным поражением артерий сердца. Пациентов выбрали для того, чтобы показать возможности современной медицины, – пояснил Алексей Протопопов.
Разработанная проектно-сметная документация получила положительное заключение государственной экспертизы достоверности определения сметной стоимости.
Всего бюджет на возведение инвазивного сердечно-сосудистого центра на базе Лесосибирской межрайонной больницы составил 84,5 млн рублей.
Мощность центра позволяет проводить до 200 операций по стентированию коронарных артерий и до 400 диагностических коронароангиографий в год.
В центре смогут получить медицинскую помощь жители Лесосибирска, Енисейска, Казачинского, Пировского, Мотыгинского, Северо-Енисейского районов Красноярского края.
Мощность центра позволяет проводить до 200 операций по стентированию коронарных артерий и до 400 диагностических коронароангиографий в год.
В центре смогут получить медицинскую помощь жители Лесосибирска, Енисейска, Казачинского, Пировского, Мотыгинского, Северо-Енисейского районов Красноярского края.
———————————————————————————
